ОР ЦОД 006-25

Отраслевые рекомендации по выбору, проектированию, монтажу и эксплуатации фальшполов

ОР ЦОД 006-25
Отраслевые рекомендации
Скачать актуальную версию
Версия	1.0 от ноября 2025 года

Настоящие рекомендации разработаны с целью облегчения выбора конструктивов фальшполов в центрах обработки данных, а также в смежных технических помещениях.

Проблемы и возможные сценарии

С момента появления аппаратных машинных залов, помещений оборудования связи и т.д. появилась необходимость выстраивать архитектуру таких помещений с применением систем фальшполов.

Системы фальшполов в таких помещениях позволяют организовать удобный подвод силовых кабелей или кабелей связи к оборудованию смонтированном в серверном шкафу, убрать какие либо транзитные коммуникации, а также обеспечить подачу охлаждённого воздуха непосредственно к активному оборудованию.

В последние годы в процессе развития и обновления модельного ряда серверного оборудования прослеживается уверенная тенденция увеличения потребляемой им электрической мощности, а также массогабаритных показателей и, как следствие, увеличение тепловыделения от такого оборудования и увеличение удельного веса одного серверного шкафа.

Часто это приводит к тому, что при проектировании архитектуры серверного помещения приходится увеличивать подпольное и запотолочное пространство, для прохождения достаточного объёма охлаждённого воздуха к оборудованию, а также увеличивать требования к нагрузочной способности системы фальшпола, ввиду массогабаритных показателей оборудования.

Область применения

Настоящий документ имеет рекомендательный и справочный характер и может использоваться при выборе систем фальшпола для помещений с серверным и телекоммуникационным оборудованием, а также смежных технических помещений, где могут быть установлены системы кондиционирования и бесперебойного питания.

Версия рекомендаций составлена по состоянию на ноябрь 2025 года, при необходимости документ может быть дополнен или изменен.

Данные рекомендации не являются нормативным документом и не могут быть использованы в виде ссылочного документа. Положения настоящих отраслевых рекомендаций перед применением должны быть проверены на актуальность в действующих нормативных документах.

Сокращения

• АКБ аккумуляторные батареи
• ГВЛ гипсо волоконный лист
• ГКЛ гипсо картонный лист
• ГМЛ гипсо металлический лист
• ДСП дерево стружечная плита
• ИБП источник бесперебойного питания
• КПБ комплекс пожарной безопасности
• КСБ комплекс систем безопасности
• ЦОД центр обработки данных

Рекомендации

Перед началом выбора и проектирования системы фальшпола необходимо определить основные параметры конструктива и основные параметры плит фальшпола.

1. ОСНОВНЫЕ ПАРАМЕТРЫ КОНСТРУКТИВА

1.1. Статическая нагрузка по площади фальшпола

Один из основных параметров для конструктива фальшпола определяется как значение вертикального давления на систему фальшпола на площади 1 м² от самого тяжёлого оборудования, планируемого к установке в помещении. Для расчёта необходима площадь такого оборудования (площадь условной замкнутой фигуры, образованной опорными ножками шкафа с оборудованием).

Статическая нагрузка фальшпола по всему помещению выбирается как максимальная, среди всего оборудования, планируемого к установке в помещении. Это связано с возможной дальнейшей необходимостью перемещения оборудования по всей площади помещения для установки или демонтажа.

В случае если оборудование к установке пока не определено ( в случае ЦОДа для совместного размещения колокации) рекомендуется в среднем принимать вес одного шкафа с серверным оборудованием 1000 кг. При площади стандартного серверного шкафа 1200х600=0,72 м² нагрузка от оборудования на фальшпол будет составлять 1388,89 кг/ м². Среднюю нагрузку на фальшпол следует принять 1500 кг/ м².

1.2. Высота фальшпола

Второй из основных параметров фальшпола – высота над уровнем перекрытия. Данное значение определяется по нескольким факторам:

• если фальшпол используется в системе охлаждения, в виде камеры статического давления (под фальшпол нагнетается охлаждённый воздух по средствам вентиляторов прецизионных кондиционеров или иных вентиляционных установок), необходимый объём рассчитывается специалистами и проектировщиками систем охлаждения;
• если под фальшполом необходима прокладка различных инженерных коммуникаций, таких как трубопроводы систем охлаждения, лоточные кабельные конструкции (как силовых, так и слаботочных систем), различное оборудование систем КПБ и КСБ, следует оценить все эшелоны прокладки таких коммуникаций, а так же удобство проведения работ, связанных с обслуживанием этих коммуникаций при дальнейшей эксплуатации ЦОД, и выбирать необходимую высоту фальшпола по этим параметрам;
• требуется ли периодическое нахождение оперативного или ремонтного персонала в пространстве фальшпола для выполнения каких либо действий.

1.3. Усилие горизонтального смещения

Третий основной параметр фальшпола, на который необходимо обратить внимание – горизонтальные усилия, передаваемые на систему фальшпола при перемещении тяжёлого оборудования на колёсных тележках по поверхности фальшпола.

Необходимо определить максимально возможные горизонтальные усилия, оценить возможность ограждающих конструкций к их восприятию. В случае недостаточной твёрдости ограждающих конструкций помещения, в котором предполагается использование фальшполов (материал стен сендвич-панель, ГКЛ (ГВЛ, ГМЛ) листы на металлическом каркасе и т.д.) рекомендуется обустраивать по периметру помещения армопояс для передачи возможных горизонтальных усилий на элементы каркаса ограждающих конструкций.

2. ОСНОВНЫЕ ПАРАМЕТРЫ ПАНЕЛИ (ПЛИТЫ) ФАЛЬШПОЛА

2.1. Точечная нагрузка по EN 12825

В настоящий момент в РФ отсутствует норматив на панели фальшпола, поэтому рекомендуем руководствоваться европейским стандартом по фальшполам EN 12825. Этот стандарт подразделяет фальшполы на классы по различным параметрам, в том числе:

• По предельной концентрированной (точечной) нагрузке (от 1 до 6, где 1 соответствует минимальному значению предельной нагрузки ≥4 кН, а 6 максимальному - ≥12 кН);

• По прогибу плиты при концентрированной (точечной) нагрузке А,В и С (где А соответствует минимальному значению прогиба 2,5 мм, В – 3,0мм, а С – 4,0 мм).

Соответственно самая лёгкая панель будет иметь маркировку 1С, а самая прочная 6А.

Значения распределённой нагрузки (на 1 м²) данный норматив не регулирует, поэтому для приведения значения точечной нагрузки к значению распределённой на 1 м² при проведении расчетов во время выполнения проектных работ рекомендуется использовать коэффициент (множитель) 5.

Обращаем внимание на то, что при выборе плиты по нагрузочным характеристикам нужно учитывать не только вес оборудования, но и схему его расстановки относительно плит фальшпола. То есть, необходимо учесть, сколько точек давления будет приходиться на одну плиту в процессе эксплуатации.

2.2. Основной материал панели фальшпола

В отрасли ЦОД как правило используются несколько материалов для изготовления панелей фальшпола:

• Прессованный ДСП с плотностью не менее 600 кг/м³;
• Сульфат кальция с плотностью не менее 1500 кг/м³;
• Наборная плита из ГВЛ – более дешёвый аналог плиты из гомогенного сульфата кальция – соответственно с худшими характеристиками и более низкой ценой. Такая плита склеивается из нескольких листов и имеет меньшую плотность и прочность при прогибе чем плита из сульфата кальция;
• Металлические панели, в том числе вентиляционные (с различным коэффициентом воздухопропускания);
• Панели из бетона и композитных материалов.

Указанные выше варианты исполнения панелей фальшпола отличаются друг от друга как прочностными характеристиками, так и противопожарными свойствами. Если плита из ДСП относится к классу горючих материалов (Г2-Г3), то плиты из сульфата, ГВЛ и композита к классу негорючих (НГ). Однако покрытие панелей из негорючего материала, которое применяется при изготовлении, например ПВХ (линолеум) или ламинат (пластик), в любом случае снижает противопожарные свойства, и подобная панель, при испытаниях, получает более низкий класс пожарной безопасности строительных материалов КМ2. Только металлические панели и сульфатные панели без покрытия имеют класс пожарной опасности КМ0.

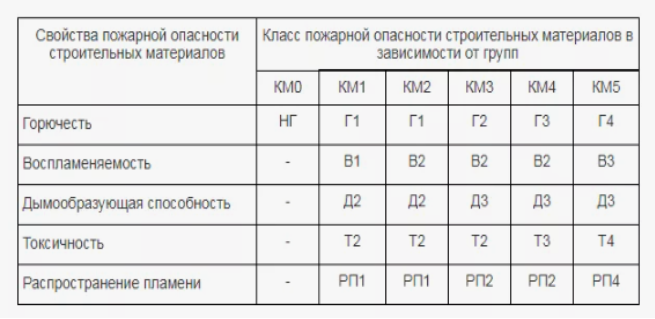

Таблица 1.

Перед выбором панелей фальшпола и финишного покрытия рекомендуется определить класс пожарной опасности помещения, в котором планируется установка фальшпола, а также согласовать выбор панелей с инженером по пожарной безопасности.

2.3. Типы покрытия панелей фальшпола

При проектировании и строительстве ЦОД и смежных помещений рекомендуется применять покрытия панелей фальшпола на основе коммерческих линолеумов на основе поливинилхлорида (PVC) класса износостойкости 34/43 или аналогичных покрытий из листов бумажно-слоистого пластика (HPL). Так же необходимо учитывать антистатические или токопроводящие свойства покрытия панелей фальшпола.

Антистатическое покрытие гарантирует не накопление заряда опасного для оборудования и человека, а токопроводящее – благодаря проводящей кромке плиты и заземлению каркаса, на котором она лежит – отводит образовавшийся потенциал в систему заземления здания.

В ЦОДах обычно используют антистатическое покрытие, если не возникает специальных требований со стороны заказчика. Токопроводящее покрытие больше подходит для лабораторий и промышленных помещений, где существует большая вероятность переноса потенциала с электрических машин, оборудования и проводок на поверхность фальпшола.

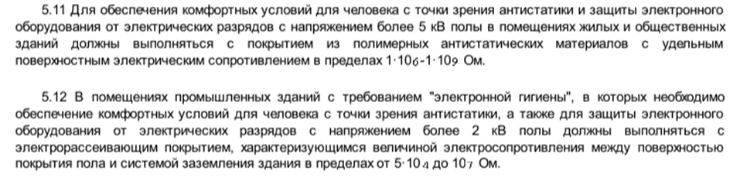

В соответствии с нормативами (СП 29.13330.2011.Полы):

3. ВЫБОР ТИПА ФАЛЬШПОЛА В ПОМЕЩЕНИИ ЦОД, А ТАКЖЕ В СМЕЖНЫХ ПОМЕЩЕНИЯХ С ИНЖЕНЕРНЫМ ОБОРУДОВАНИЕМ

Определив для конкретного объекта параметры конструктива и параметры панелей фальшпола, следует выбрать тип фальшпола для применения на объекте. Для организации системы фальшпола в настоящее время как правило применяют следующие виды конструкций:

3.1. Стоечно-стрингерная система фальшпола

На сегодняшний день самая распространённая система фальшпола. Разрабатывалась и применяется по настоящее время в большом количестве общественных помещений таких как офисы, торговые залы, рестораны и тд. Система отличается простотой конструкции, не требует подготовки проектной документации для её сборки, может комплектоваться стойками различной высоты. Состоит из трубчатых стоек круглого сечения диаметром от 12 до 20 мм, с элементом резьбовой регулировки по высоте в пределах 50 мм. Стойки крепятся к основанию на клей. При необходимости возможно крепление стоек анкерами в основание после сборки пола и высыхания клея.

Рис. 1

Шаг установки стоек жёстко привязан к габариту стандартной панели фальшпола и составляет 600х600 мм. Других вариантов шага установки стоек подобные системы предложить не могут. Для нагрузок более 500 кг/м² применяются стрингера различных типов (П-образный металлический профиль, который устанавливается между стойками и воспринимает часть нагрузки от плиты фальшпола). В собранном виде может воспринимать нагрузки от 100 до 1500 кг/м², в зависимости от сечения применяемых стоек и стрингеров.

Система воспринимает только вертикальные нагрузки от оборудования или человека. Все горизонтальные компоненты нагрузки система передаёт на ограждающие конструкции помещения через боковые поверхности панелей фальшпола. Потому при демонтаже более одного ряда панелей существует вероятность потери несущей способности и целостности конструкции при приложении к поверхности какой-либо нагрузки, имеющей горизонтальную составляющую.

Высота конструкций может быть от 50 до 1450 мм. В редких случаях встречаются системы высотой до 1950 мм.

Горизонтальная устойчивость подобных систем обеспечивается лишь за счёт панелей фальшпола, которые распираются в ограждающие конструкции помещения. При снятии более 1 ряда панелей, особенно на больших высотах пола, резко уменьшается величина предельной воспринимаемой горизонтальной нагрузки. Возможно даже нарушение геометрических параметров системы.

3.2. Система с применением С-профилей

Для применения в промышленных помещениях, где нагрузка на фальшпол может быть более 1000 кг/м² применяется система фальшпола на основе С-профилей.

По конструкции система схожа с стоечно-стрингерной системой, описанной в п.3.1., но благодаря применению С-профиля вместо стрингера, позволяет воспринимать более значительные нагрузки на 1 м² поверхности.

Так же система становится менее восприимчива к горизонтальным нагрузкам при снятии значительного количества панелей фальшпола.

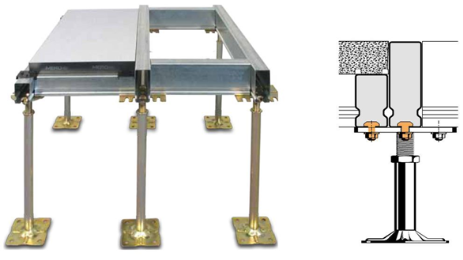

Рис.2

С-профиль представляет собой незамкнутый профиль с сечением 41х41 мм или 80х41 мм, который укладывается на трубчатые стойки круглого сечения диаметром от 16-20 мм, с элементом резьбовой регулировки по высоте в пределах 50 мм. Стойки крепятся к основанию на клей. При необходимости возможно крепление стоек анкерами в основание после сборки пола и высыхания клея.

После сборки система представляет собой более жёсткую конструкцию, готовую воспринимать вертикальные нагрузки до 3000 кг/м2 в зависимости высоты конструкции.

Шаг установки стоек жёстко привязан к габариту стандартной панели фальшпола и составляет 600х600 мм или 1200х600 мм. Высота конструкций от 250 до 1950 мм.

3.3. Интегрированные фальшполы

Подобные конструкции получили распространение как продукт, полностью интегрированный в «экосистему» кабельных каналов и крепёжных систем, которых в настоящее время появилось на рынке в большом количестве.

При проектировании подобных конструкций применяется та же элементная база, что и для крепежа кабеленесущих систем: перфорированный профиль, консоли, болтовые соединения и т.д.

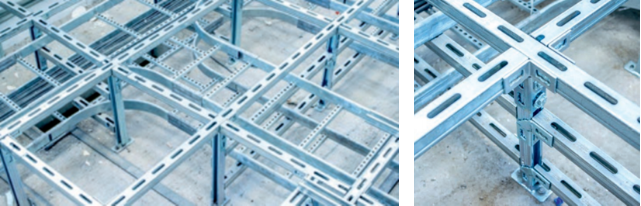

Рис. 3

Система широко применяется в промышленных помещениях, где помимо устройства самого фальшпола с применением стандартных панелей 600х600 мм, требуется смонтировать дополнительные рамы для оборудования, закрепить кабельные трассы в лотках или трубопроводы к опорным стойкам фальшпола.

Подобные системы требуют обязательное выполнение проектных работ перед установкой, с составлением заказных спецификаций, поскольку имеют достаточно обширную элементную базу. Ввиду значительной элементной базы такие системы достаточно сложны в монтаже. Регулировка высоты производится ступенчато за счёт применения внутри стойки храпового механизма. Иногда при таком способе регулировки бывает сложно добиться заданного уровня фальшпола при наличии неровного основания.

Общая высота поверхности фальшпола от уровня перекрытия может составлять от 250 мм до 2000 мм.

3.4. Силовая промышленная система фальшпола

Применяется для промышленных помещений, может воспринимать значительные нагрузки на 1 м² конструктива (более 2000 кг/м²), а также воспринимать и выдерживать горизонтальные динамические нагрузки, от тяжёлого оборудования, перемещаемого по поверхности фальшпола на колёсных тележках.

Каркас пола выполняется как правило из оцинкованных стальных труб сечением 80х40х2,5 мм. Опорой каркаса являются стойки из оцинкованных стальных труб сечением 80х40х2,5 мм. Опорные стойки располагаются с различным шагом, определяемом при проектировании системы, в соответствии с заданной нагрузкой. Имеется возможность регулировки по высоте от 0 до 50 мм. Общая высота поверхности фальшпола от уровня перекрытия может составлять от 300 мм до 4000 мм.

Крепление балок каркаса пола между собой и опорными стойками осуществляется по средству болтовых соединений, уголков и самонарезающихся шурупов. Для восприятия динамических нагрузок от перемещаемого по поверхности пола тяжёлого оборудования, применяются дополнительные диагональные связи между опорными стойками пола.

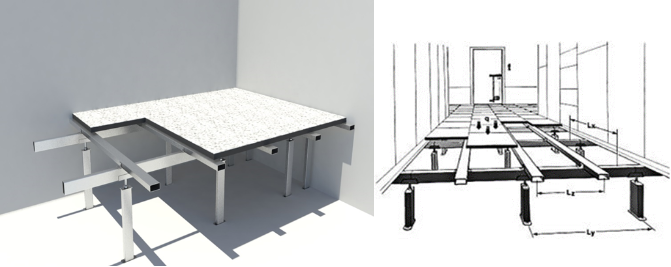

Рис. 4

Сверху укладываются панели (плиты) из различных материалов и с различными финишными покрытиями. Каркас фальшпола упирается в стены и может сохранять устойчивость даже при снятии всех плит. Для обеспечения заданных параметров фальшпола, в помещениях выполняемых из сендвич-панелей или иных деформируемых материалов, перед установкой фальшпола следует предусмотреть устройство армопояса по всему периметру помещения, для передачи горизонтальных нагрузок от фальшпола на стены и колонны помещения.

К каждой опорной стойке может крепиться консоль для прокладки кабеленесущих конструкций. Для выбора консоли и уточнения сечения трубы опорной стойки, требуется произвести дополнительный расчёт, в соответствии с параметрами кабельных трасс и иного оборудования закрепляемого на системе фальшпола.

Подобные системы требуют выполнение проектных работ перед установкой – система рассчитывается не только на восприятие заданных вертикальных статических нагрузок, а также горизонтальных динамических, как пример от тележек с тяжёлым оборудованием, перемещение которых необходимо при работе крупного центра обработки данных.

Система состоит из ограниченного набора стандартных деталей и профиля типового сечения. Достаточно проста в монтаже, все элементы системы взаимозаменяемые.

В связи с повышенной металлоёмкостью подобные системы будут всегда несколько дороже остальных приведённых выше систем, однако могут применяться для не стандартных решений по установке фальшпола, а также для значительных нагрузок и высот.

4. ЗАЗЕМЛЕНИЕ РАЗЛИЧНЫХ СИСТЕМ ФАЛЬШПОЛА

Специальных нормативов только на заземление фальшполов нет, но требования к заземлению регламентируются общими правилами:

• ПУЭ — основной нормативный документ, регламентирующий устройство электроустановок в Российской Федерации.
• ГОСТ Р 50571 — конкретизирует требования к защитным мерам, включая заземление.
• IEC 61340 — стандарт для объектов с чувствительной электроникой (серверные, ЦОДы, лаборатории).

4.1. Заземление стоечно-стрингерной системы фальшпола и системы с применением С-профилей

Для подобных систем фальшпола производителями предлагается много вариантов хомутов для заземления металлоконструкций, которые крепятся на стойку фальшпола круглого сечения.

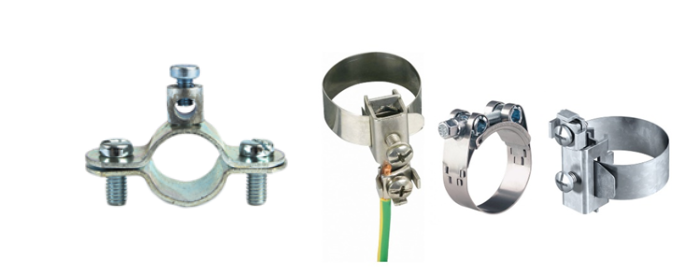

Рис. 5

Для большинства сфер применения фальшпола обычно достаточно не менее одного присоединения конструкций фальшпола к контуру заземления на 10 м² площади пола и расположения приблизительно на равном расстоянии друг от друга.

Все смонтированные клипсы соединяют с главной шиной заземления проводником сечением не менее 10 мм².

4.2. Заземление интегрированных фальшполов

Для подобных систем фальшпола производителями предлагается фиксировать проводники заземления на стальных метизных элементах, которые служат для закрепления стойки на основании. Так же, как и в предыдущем варианте, рекомендуется применять одну точку подключения на 10 м² фальшпола.

4.3. Заземление силовой промышленной системы фальшпола

Силовая промышленная система фальшпола представляет после сборки единый каркас, состоящий из множества гальванически связанных между собой элементов. Теоретически для заземления достаточно и двух точек, однако всё же рекомендуется присоединять проводники системы защитного заземления к системе из расчёта один проводник на 20 м² пола.

Проводник системы защитного заземления подключается к любой части металлоконструкции через кабельный наконечник под саморезы по металлу, которые применяются при сборке системы.

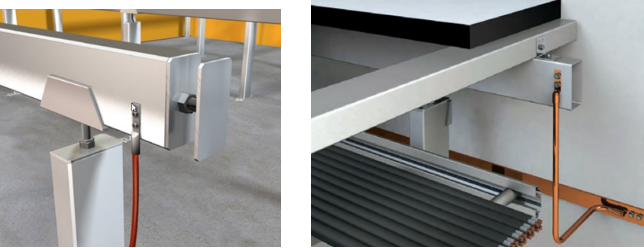

Рис. 6
